這6種地基與基礎工程施工技術，憑什么被推廣應用？--下

類別：新聞中心時間：2019/11/3 瀏覽量：

二、地下室頂板后澆帶預封閉技術

技術原理

實施/優化效果：為了提前進行地下室頂板覆土回填，提供施工場地及道路。適用工程/范圍：地下室頂板沉降后澆帶。

1、創新：

地下室頂板結構施工完畢，即采用120mm厚預制鋼筋混凝土蓋板將后澆帶進行覆蓋，預制蓋板每隔4m留一個Φ300的孔（板鋼筋不斷），將3m長的鋼筋混凝土預制管（Φ300）立于孔上，作為混凝土的澆筑孔。之后，后澆帶處與整體結構同步施工防水層及回填土。待結構沉降穩定后通過澆筑孔向后澆帶內澆筑自密實膨脹混凝土,封閉沉降后澆帶。

2、技術特點：

澆灌孔4m間距布置，兩端頭必須布置一個孔，且在后澆帶拐彎處必須增加一根（即將間距縮為2～3m）以防自密實混凝土在拐彎處因增大阻力，難以繼續向前流動。

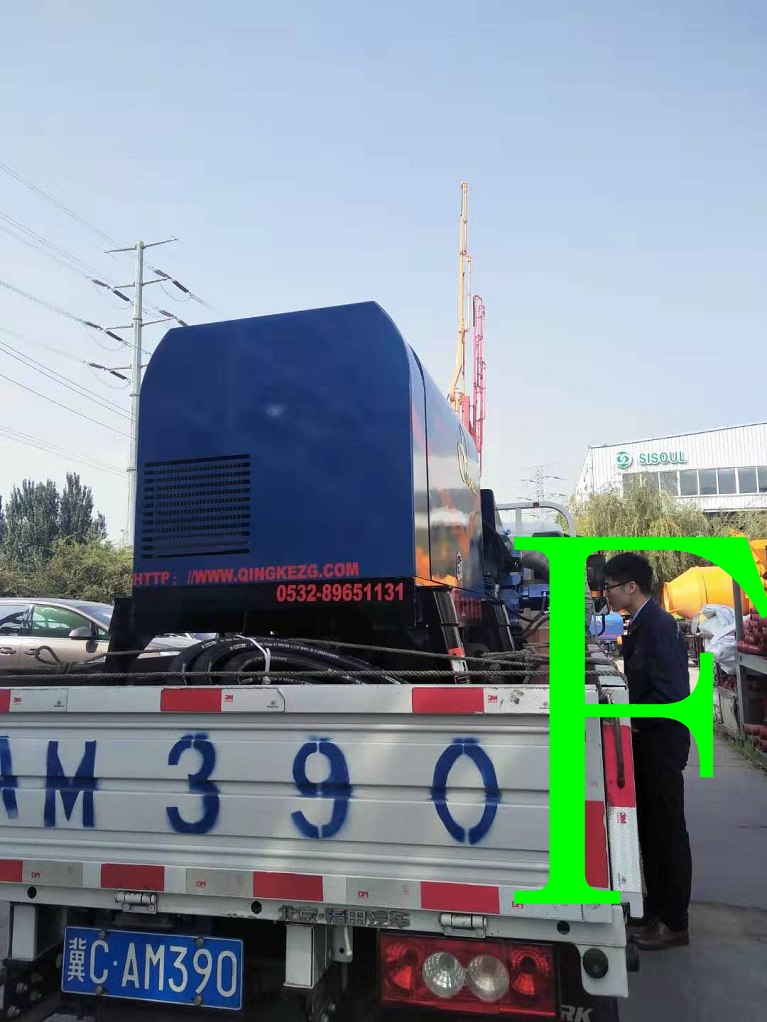

混凝土泵青科重工混凝土泵

三、取消后澆帶施工技術

技術背景

目前超長超寬大體積混凝土施工通常通過留設后澆帶來控制混凝土的裂縫產生，而后澆帶的留設則給工程施工質量及進度帶來了諸多不便。取消后澆帶施工技術既能解決混凝土裂縫的問題，也能節省大量因留置后澆帶而產生的人工、材料成本，同時也加快工期。

取消后澆帶的方法及依據

取消后澆帶的優點

1）、提升質量。

取消后澆帶增強了結構整體性、抗震性、耐久性、抗滲性，避免后澆帶后期處理不到位所產生的各種隱患，保證工程質量。

2）、縮短工期。

取消后澆帶，減少了剔鑿及二次澆筑等工序，提前對結構進行封閉，為二次結構及裝修工作提前插入創造條件，可大大縮短施工工期。、

3）、節約成本。

取消后澆帶后，模板及支撐不用單獨設置，并且此位置模板及支撐可隨同層樓板模板及支撐體系同時拆除并周轉使用，可節省模架租賃費用；不需要二次剔鑿和清理，節約人工費；不需要單獨防護，節約防護費用；止水帶可少設或不設置，節約止水帶費用

工程實例

1）、雙流縣人民醫院遷建工程PPP項目：

建筑面積20.9萬m2，地下1層，單層面積約6.8萬m2，地上5-9層。整個工程原設計共計7295m溫度后澆帶，2172m沉降后澆帶，終取消全部溫度后澆帶。工期提前50天，節約成本56.4萬元。

2）、梅蘭芳大劇院：

建筑面積161643m2，地下三層，地上20 層基礎底板東西長197.6m，南北長87m，底板厚2.25m，底板混凝土澆筑總量19800m3，一次澆筑總量大約7500m3。該工程原設計后澆帶總長度5350m，終全部取消，節約費用共約106.96 萬元。

3）、金鼎商貿區C 地塊工程：

位于石景山，建筑面積153815m2，地上兩棟15 層，兩棟9 層，裙房5 層，地下3 層。地基土質為卵石層，反梁筏板基礎。取消伸縮后澆帶4950m，取消沉降后澆帶1950m。

四、不同形式塔吊基礎設計與施工技術

塔吊基礎形式選擇

樁基礎當地基土為軟弱土層，采用淺基礎不能滿足塔吊對地基承載力和變形的要求時，塔吊基礎可采用樁基礎。塔吊樁基礎可均為新增基礎樁，在滿足安全合理的布置前提下，也可以考慮部分或全部利用護坡樁、工程樁作為塔吊基礎樁。

用護坡樁的樁基礎

當塔吊位于基坑外邊緣時，可以考慮利用一根或兩根護坡樁作為塔吊基礎樁，與塔吊樁和承臺共同形成塔吊基礎。

用工程樁的樁基礎

當塔吊位于基坑內時，可以考慮利用若干根工程樁作為塔吊基礎樁，以節約塔吊的成本。

組合式基礎

組合式基礎可由混凝土承臺或型鋼平臺、格構式鋼柱或鋼管柱及灌注樁或鋼管樁等組成。可在基坑未開挖完成的情況下提前施工塔吊基礎，使得塔吊可以服務于基坑開挖和內支撐施工階段，適用于采用內支撐+格構柱的基坑工程或基坑階段對塔吊有需要的工程。

不同基礎形式設計要點

均為新增基礎樁的樁基礎

1、需分別計算工作狀態、非工作狀態兩種工況下塔吊基礎的受力情況，選不利狀態設計樁基和承臺。
2、樁基計算應包括樁頂作用效應計算、樁基豎向抗壓及抗拔承載力計算、樁身承載力計算、樁承臺計算等。3、承臺計算應包括受彎、受剪承載力計算、受沖切計算。4、樁的后壓漿技術可明顯提高樁的承載力、縮短樁長、降低成本、加快施工進度。

利用護坡樁的樁基礎

1、需分別計算工作狀態、非工作狀態兩種工況下塔吊基礎的受力情況，選不利狀態設計樁基和承臺。2、根據計算結果，驗算護坡樁的承載力。在護坡樁施工前，對護坡樁的樁長、配筋進行進行復核，需考慮基坑開挖范圍內的樁身不能提供承載力，開挖范圍內的樁身屬于自由端。
3、需根據實際情況對基坑支護進行加固處理（增加錨索、土釘等張拉措施）。4、樁的后壓漿技術可明顯提高樁的承載力、縮短樁長、降低成本、加快施工進度。

利用工程樁的樁基礎

1、需分別計算工作狀態、非工作狀態兩種工況下塔吊基礎的受力情況，選不利狀態設計樁基和承臺。2、根據計算結果，驗算工程樁的承載力。3、樁的后壓漿技術可明顯提高樁的承載力、縮短樁長、降低成本、加快施工進度。

組合式基礎

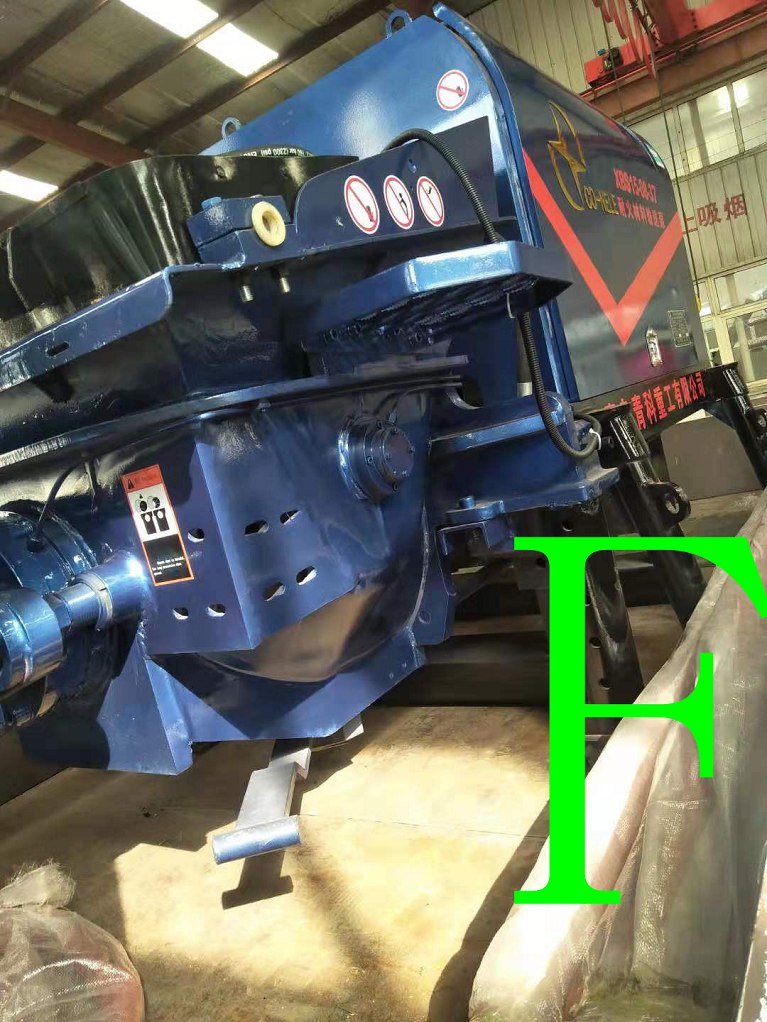

混凝土泵青科重工混凝土泵

1、需分別計算工作狀態、非工作狀態兩種工況下塔吊基礎的受力情況，選不利狀態設計樁基、承臺、格構柱（鋼管柱）截面選型、構件計算（柱肢驗算、綴件設計、柱間支撐驗算、支座梁驗算）等。2、需考慮懸臂段格構柱體系的整體穩定性分析（PKPM、Etabs），另需處理好格構柱與豎托樁的連接節點、格構柱與結構底板連接處的防水節點（焊接止水鋼片）、格構柱與承臺的連接處理等。3、塔機在地下室中的基樁宜避開底板的基礎梁、承臺及后澆帶或加強帶。

不同基礎形式施工要點

樁基礎

施工要點：1、在指定的標高處施工基礎樁，施工時必須預留不小于500mm的保護土。2、根據項目環境及地質情況的不同，選擇合適的施工工藝。3、基礎樁作為塔吊基礎的主要受力支撐體系，其施工質量的控制是至關重要的，包括其樁徑、樁長、垂直度及施工過程中可能遇到的斷樁、樁體縮徑等質量問題對成樁質量都有很大影響。4、待基礎樁樁身混凝土強度達到一定要求時，剔除樁頭部分疏松的混凝土及浮漿，控制好樁頂標高。5、墊層素混凝土強度達到60%方可進行預埋件的施工。6、預埋節牙口水平度偏差不得大于1‰。7、施工過程中需做好樁頭處的防水處理。

組合式基礎

施工工藝：樁位確定→鉆機定位→鉆孔→次清孔→測孔深→安放鋼筋籠→固定安放格構柱→下導管→第二次清孔→測孔深（合格后）→灌注混凝土。
施工工藝：1、吊裝組合式基礎的格構式鋼柱時，要保證垂直度和上端偏位值不超過允許值。2、隨著基坑土方的分層開挖，應在格構式鋼柱外側四周及時設置型鋼支撐，將各格構式鋼柱連接為整體。3、基坑開挖中應保護好組合式基礎的格構式鋼柱。4、開挖到設計標高后，應立即澆筑工程混凝土基礎的墊層。
